ZYBOにラズパイカメラをつなぐべく買った変換基板到着

ラズパイカメラをZYBO Z7-10に接続すべく以下の記事で検討し、必要なコネクタ変換基板とレベルシフタはAliExpressで買いました。

ラズパイカメラをZYBOに接続する 検討
I2Cの電圧レベルが違うから手持ちのラズパイカメラが使えず、世間で売っている専用のPcam5Cを買おうにも高くて手が出せないのでなんとかラズパイカメラをZYBOに使えるように出来ないかな?って考えてます。   回路起こして基板作って部品買っ...

まずこのコネクタ変換基板が昨日届きました。

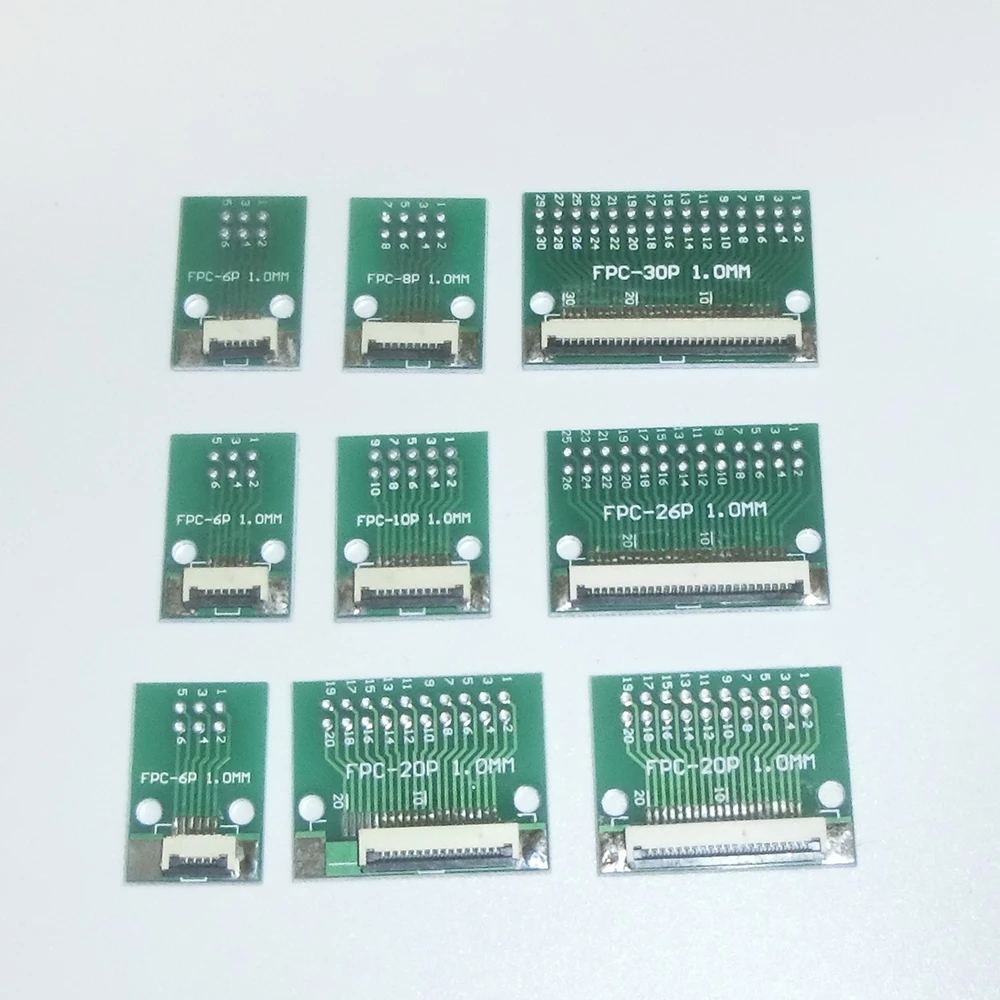

1PCS DIY FPC/FFC Adapter Board 1.0mm Connector 4P 5P 14P 18P 26P 30P 34P 40P - AliExpress 13
Smarter Shopping, Better Living! Aliexpress.com

4枚買ったんですが、4枚くっついてきました。

いわゆる集合基板ですね。実際はもっと大量にくっついていて注文数に合わせて切って出荷してるんだと思います。

f:id:keroctronics:20200623173514p:plain

ミシン目じゃなくてVカットなんですね。

加えて、実装精度が悪い悪い。

見るからに手前の2個は曲がってますよね。

こんなくらい。

f:id:keroctronics:20200623173807p:plain

まぁブリッジとかはしてないので問題はないかとは思います。

で、コネクタは15Pinですが、基板は20ピンのものを使っています。

なので、

f:id:keroctronics:20200623174136p:plain

両サイドにあるGND端子かと思われるピンの片方は接続されているようですが、もう片方はNC状態ですね。

f:id:keroctronics:20200623174215p:plain

まぁ多分動きますけどね。

また、裏ですが、0.5mmピッチのコネクタも付けられるようになってます。

f:id:keroctronics:20200623174712p:plain

なので、この基板1枚だけでかなり共通化できてます。

さすが効率的!!!

じゃないですよ。めっちゃスタブじゃないですか。

こんなスタブが多い経路で高速なMIPI信号がちゃんと動くんでしょうか???

って言うか、この基板そのものがMIPI用ではないから文句言うなってことですよね。

インピーダンスコントロールもしてないし、等長でもない。こんなんで1Gbps超が動くんだろうか?

まぁ試してみますけどね。

でもご覧の様にはんだ付けはまぁ及第点じゃないでしょうか?

4枚で423円。Aliですからね。こんなもんでしょ。

動けばいいなぁ。。。

残り部品(レベルシフタ)を待ちます。

って、これ6月9日に買って昨日届いたものです。約2週間。

それよりはるか前に買っているiPadmini5のケースは未だ届きません。

4月12日注文です。

ちょうどコロナにぶつかっちゃったんでね。お店が悪いわけじゃないと思ってます。4月18日に発送されてるし。

でも、ようやく日本についたと思ったらずっと川崎のまま。

f:id:keroctronics:20200623175202p:plain

あれ?コロナ確認で2週間待たされてるのかしら?

頼むから早く来てぇ。裸族つらいです。
