ラズパイカメラをZYBOに接続する 検討

I2Cの電圧レベルが違うから手持ちのラズパイカメラが使えず、世間で売っている専用のPcam5Cを買おうにも高くて手が出せないのでなんとかラズパイカメラをZYBOに使えるように出来ないかな?って考えてます。



回路起こして基板作って部品買って実装してってのは効率悪すぎなので、いい感じの部品がないかな?って探してみました。



欲しいのはFFC15ピンコネクタが実装されいている(or実装できる)変換基板。

こういうタイプの15ピン版ですね。

これを2枚使って間でI2Cのレベル変換をする。

レベル変換ICはamazonなんかで探すとたくさんヒットします。

でもArduino用で5V-3.3Vの変換らしい。回路図がわかれば3.3V-1.8Vでできるのか判断できるけど使用しているICすら不明なのでわからない。

でもまぁそれなら例えばこんなICを買ってきてユニバーサル基板なんかに実装するのはそう困難じゃない。

TCA9406 データシート、製品情報、サポート| TI.com
TI の TCA9406 内蔵プルアップ抵抗搭載、2 ビット双方向 1MHz I2C/SMBus 電圧レベル・シフタ パラメータ検索, 購入と品質の情報.

ただ、I2Cの速度っていくらなんだろうか。ってググったら100kHzらしい。

ちなみに上記TIのデバイスは1MHz対応品です。



で、15ピンFFCが実装できるユニバーサル基板を探したら国内だとこれかな。

カメラI/F基板withコネクタ(1.0/15P)
●概要●仕様・機能★本商品は組立キットで半田付けが必要です★1.0mmピッチ15ピン〜2.54mmピッチ15Pスルーホールのストレート変換、付属FFCコネクタは下接点タイプのケーブルの取り付けし易いフ…

ググったらAliがたくさん出てくるけどね。



で、I2C変換のいいのが見つからない。



仕方ないっていうか本命?なのかAliExpressで探してみました。

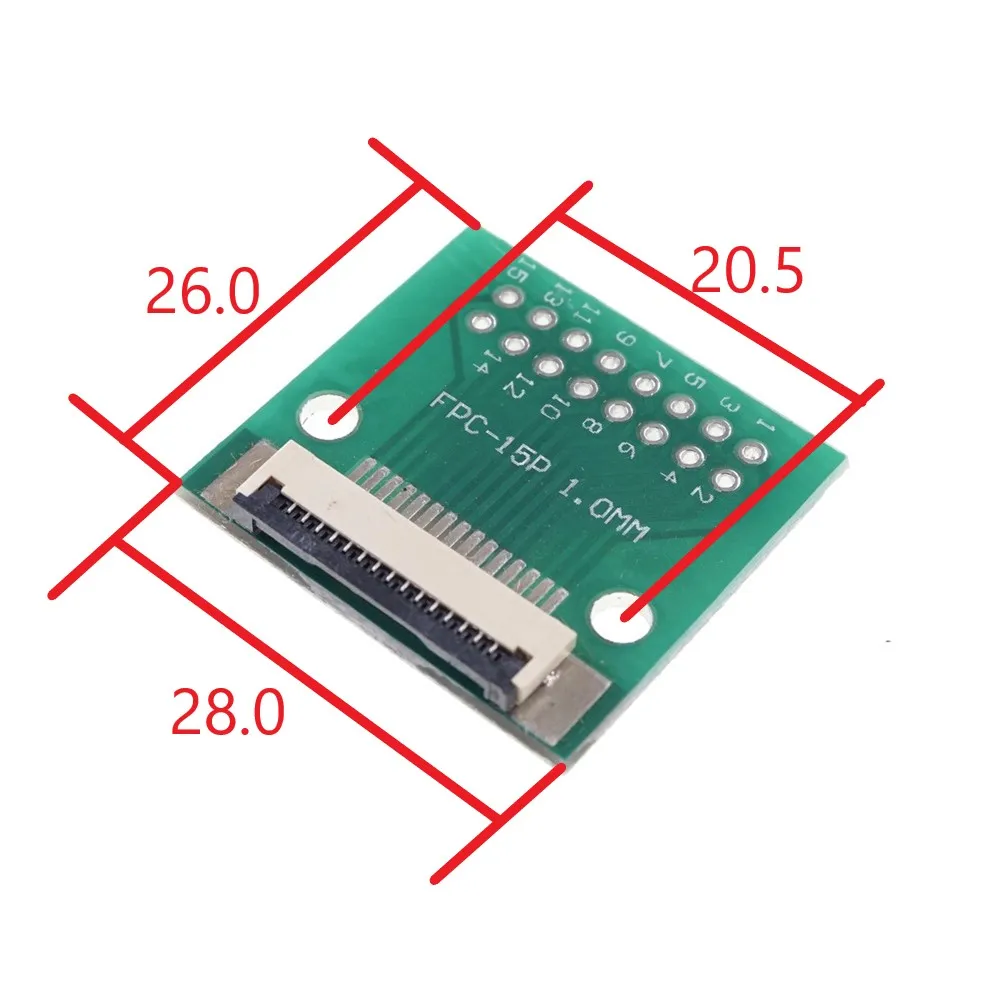

685.0¥ |2 pcs FPC FFC Flexible Flat Cable 15 Pin 1.0 mm Adapter to 2.54 mm pitch through hole DIP PCB for Raspberry PI Camera Rev 1.3|Connectors| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com



レベル変換の方はこちら

AliExpress.com Product – 1PCS TXS0102 2Bit Bidirectional Voltage Level Converter I2C IIC Digital Switch diy electronics1個81円。送料59円。うん安い。



ってことで、AliExpressで買っちゃえばそれなりに安く作れちゃいそうです。



ただ、MIPIの高速信号をこんなユニバーサル基板で伸ばしちゃっていいのかな?って感じはしますよね。インピーダンスコントロールもしていないような基板のようだし。



まぁやってみますかね。
