ZYBO 電圧変換 Amazonで見つけるも中国直送品みたいだから結局Aliで買う

先日書いた以下の記事の続きです。

ZYBO ラズパイカメラを接続するための電源変換回路検討
I2Cの電圧レベル変換について検討中です。 必要な機材  レベル変換モジュール  コネクタ変換基板 はAliで購入してるので、あとは電源変換だけ(3.3V→1.8V)でした。 手持ちの部品であるだろうと高を...

死蔵していたLP3874-ADJで3.3V→1.8Vを作ろうかと思ってました。

LP3874 データシート、製品情報、サポート| TI.com
TI の LP3874 イネーブル搭載、800mA、低ドロップアウト電圧レギュレータ パラメータ検索, 購入と品質の情報.

一生懸命AliExpressで使えそうなモジュールを探してみました。

3.3Vin→1.8Vout 100mA程度

ってすぐに見つかりそうなんですが、全然見つかりません。

でも、ようやく見つけました。

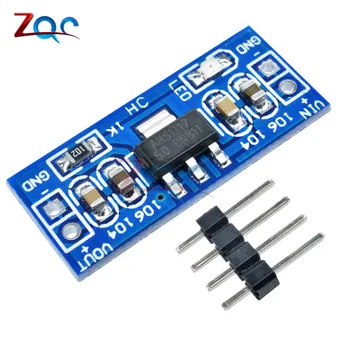

AliExpress.com Product – 1-10pcs DC4.7v12V to 3.3V 5.0V 1.2V 1.8V 1.5V 2.5V AMS1117 Step Down Buck Converter Power Supply Module for Arduino Raspberry Pi

AMS1117っていう Advanced Monolithic Systems – Home 社のLDOのようです。

L(Low)って言っていいのか微妙がですけどね。

データシート(PDF)

出力電圧+1Vの入力があればよく、1A出力と十分すぎです。

とはいえ、データシートによると0.8A出力時には最大+1.3Vくらいは必要そうですけどね。

ちなみに今回は1.8Voutに対して3.3Vinだから+1.5Vなので問題なし。

ただ、これ上記のリンクが一番送料が安いんですが、他は軒並み送料が高いです。

本体は数十円ですが送料が400~500円レベル。高い。。。

上記リンク先でようやく送料131円。

1個だと38円。10個だと259円。だったら10個買いますかね。

ただ、配送が30~50日。くっそ長い。13~20日にすると363円。うーん。。。。

で、あれれ?これってAmazonで見たぞ。って思いだし。

入力電圧:DC 4.75V-11VまたはDC 6.5V-11V

って書いてあるからスルーしてました。

写真見たらまったく同じっぽい。

なんで4.75Vからなん???

わかりません。

まぁ誤植かな。これ1個だけど送料無料で280円やからAmazonの方で買おうかな?って思ったんですが、

f:id:keroctronics:20200727221647p:plain

1か月かかるやん。

住所深センやんか。。。 中国直送かよ。Aliでえーやん。

となりました。

で、Aliで買うとしてちゃんと使えるの?

送料は高いんですが、こちらの商品説明というか写真の方がわかりやすいです。

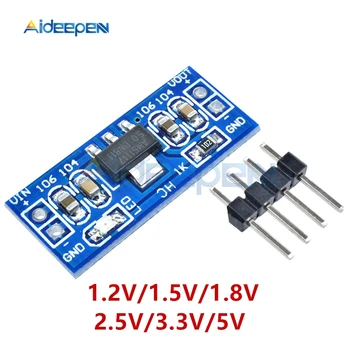

AliExpress.com Product – 5Pcs/lot AMS1117 3.3V 5V Step Down Buck Power Supply Module AMS1117-5.0V Power Module AMS1117-3.3V 1.2V/1.5V/1.8V/2.5V/3.3V/5V

この画像から回路図を起こしてみました。

ICの下が見えないんで想像もありますが、たぶんこうです。

f:id:keroctronics:20200727221944p:plain

で、上記サイトの1.8Vをクリックすると画像が変わります。

f:id:keroctronics:20200727222040p:plain

わかりますか?LEDとそこにつながっている抵抗がノーマウントです。

1.8V出力だとLEDが点灯しないからですね。なかなか良くできとる。買っても大丈夫っぽいですね。

で、こちらで買うと

5個 58円+送料425円 13~20日 1個当たり97円

最初に紹介した方は

10個 259円+送料363円 13~20日 1個当たり62円。

3.3→1.8なんて今後も使いそうなので、10個で買うことにしました。

30~50日は待てないので送料は363円にランク上げます。

ちなみに5個ならこっちの方が少し安いです。

AliExpress.com Product – 5PCS/Lot SMD AMS1117 DC-DC Step Down Buck Converter Power Supply Module DC 4.75-12V to 1.2V 1.5V 1.8V 2.5V 3.3V 5.0V for Arduino

5個 55円+送料409円 13~20日 1個当たり93円

これで、基板同士をつなぐだけで作れるかな?
