今度は電圧・電流計を買ってみました

これでだいたい欲しいものは届いたかな。



で、先日は電圧計を買いました。

100円の電圧計が届いた 思ったよりちっこかった
100円の電圧計が届いた 思ったよりちっこかった
今度はAliExpressで買ったデジタルな電圧計が届きました。 太陽光発電電圧とかバッテリーの電圧とかを常時測定しておこうかなぁってところです。 測定っていうよりは表示ですね。どうせならRaspberry Pi Picoみたいな激安ボード...



電流も欲しいよねってことで、両方測定できるのも買っておきました。

AliExpress.com Product – 0.56” 0-100V 10A 50A 100A LED Digital Voltmeter Ammeter Car Motocycle Voltage Current Meter Volt Detector Tester Monitor Panel

140円とこちらも激安なんですが、送料がかかるので236円。割高なので1個しか買ってません。

100V/10Aまで測定できるBlue/Blueってのを買いました。まぁBlueってのは色なんですが。

10Aでは太陽光発電を考えると少ないかなぁって思いましたが、その上の50A品にしようとするとシャント抵抗が必要とのこと。

こんなやつですね。

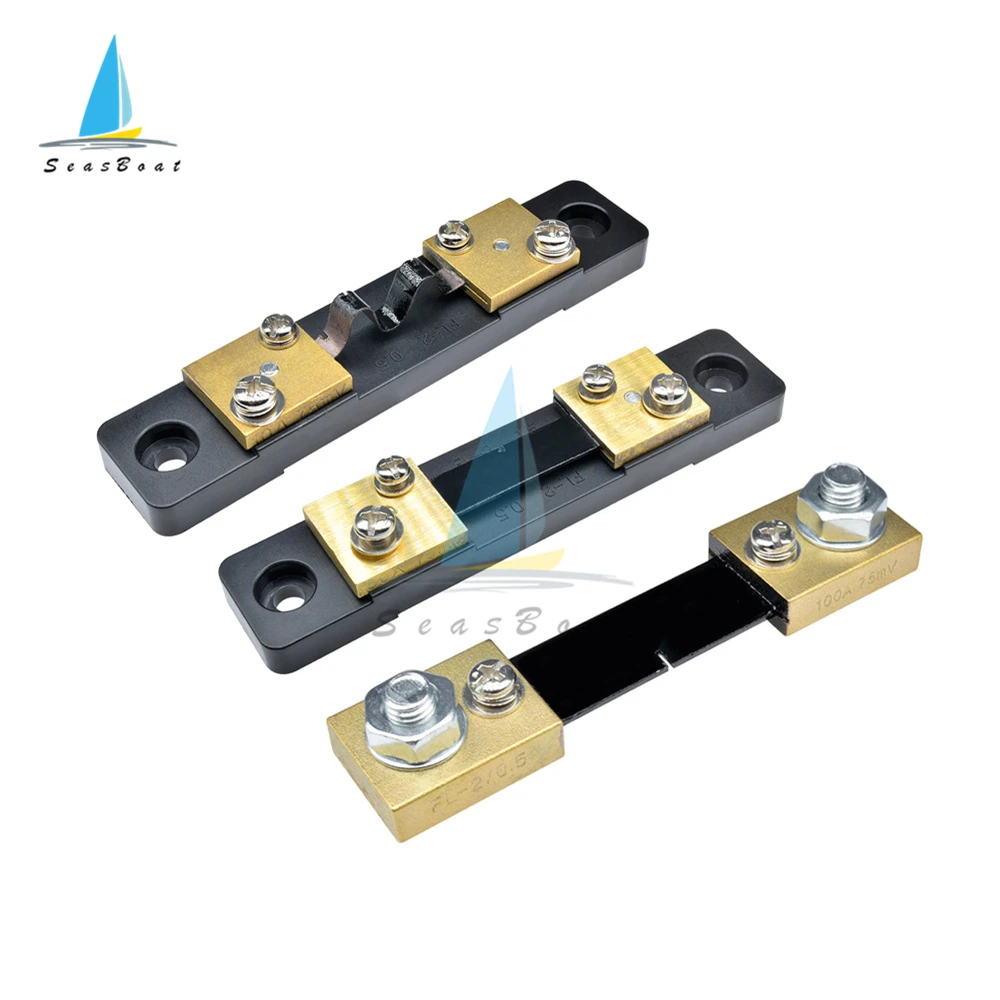

External Shunt FL-2 100A 50A 30A 20A 10A 75mV Current Meter Shunt Resister for Digital Voltmeter Ammeter Wattmeter Meter - AliExpress 1420
Smarter Shopping, Better Living! Aliexpress.com

なのでとりあえず10A品にした次第。
まぁ当面はバッテリーも小さいしそんな大きな負荷は使用しない予定ですし。



配線は以下の2通り。

電源共有する場合

メーター用の別電源がある場合

動作用の電源を別に与えられる場合は0Vから100Vまでと広範囲で測定できるってことですね。

でも、これ逆向き測れるのかなぁ?マイナス表示にならないのかな?
チャージコントローラーとバッテリーの間に入れるとすると充電電流、放電電流がわかると思うんだけど、使えるかな?ダメかなぁ。



配線もちゃんとコネクタ接続になってて先日の電圧計よりはるかに出来がいいです。

ただ、これどっかにはめ込めるようなハウジングになってるんですよね。何用なんだろう?

こっちも半固定抵抗がありますね。2個。やっぱり明るさ調整かなぁ。
シルクはV_ADJ、I_ADJってあるから測定値の補正ともとれるし。
でもV側の明るさ調整って意味でV_ADJってシルク入れてるのかなぁ?
まっ試すしかないな。



購入後もほぼ毎日AliExpress色々と物色してるんですが、どうせなら電力量も測れるこっちの方がよかったかなぁ。

AliExpress.com Product – 20A/50A/100A Digital Meter DC 6.5-100V Voltmeter Ammeter LCD 4 in 1 DC Voltage Current Power Energy Detector Amperimetro Shunt1000円超えちゃいますが、シャント抵抗もついてるし、負荷の監視にいいんじゃないかなぁ。

っていうかブランド名(?)の CのGってなんやねん。なぜ日本語が入る?w
Rマーク付いとるから商標登録してる?へ?



まぁそれはさておき動作確認です。

簡単なこっちの方の配線で先日紹介した12VのLEDテープを測定してみました。

安定化電源の電流計メーターが0.8Aくらいだったのでまぁほぼ正確な感じですね。

あっ裏のボリューム確認するの忘れてた。。。
