オフグリッド発電システム用部品選び

オフグリッド発電っていうと大げさですが、ソーラーLEDライトなんかよりもう少し本格的にやりたいなって思って先日の独身の日セールでソーラーパネルを買いました。



もちろんAliExpressです。

買ったのはこちら。

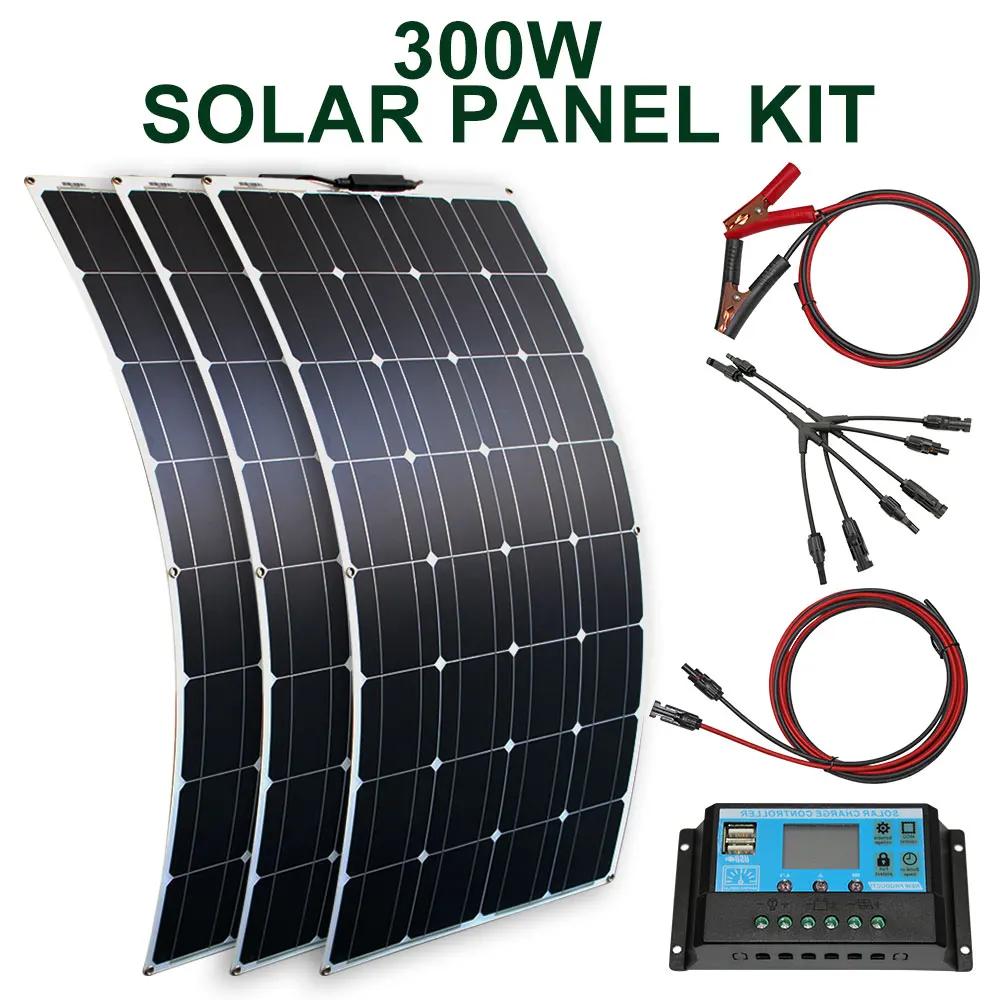

8367.0¥ 26% OFF|ソーラーパネルキットと300w 200w 100wフレキシブルソーラーパネル12v 24v,高効率バッテリー充電器モジュール|Solar Cells| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

200W(100Wパネル2枚)に加えてコントローラとかケーブルとかついているタイプで、14,969円でした。

買って10日くらいで届いてます。

未だに稼働させていないのは、バッテリーはまだ買ってないからです。



接続としてはこんな感じになります。

この画だとバッテリーから直にパソコンやら冷蔵庫にいってますが、AC100V変換(インバーター)が普通は必要ですね。

思ったより小さかったこの充電コントローラ。

面積的には私のiPhoneXSとほぼ同じです。

この説明書を見たら、まずバッテリーにつなげって書いてありました。



さすがにバッテリーは中国からは買いません。

用途的にディープサイクルバッテリーがいいんですが、高いのでまずは安い鉛蓄電池にしようかなぁ。車用の中古バッテリーで安いのあればそっちでもいいなぁ。とか思っててまだ入手できていません。



加えて、負荷となるライトもまだ買ってないです。

負荷としては12Vですが、本体についているUSB(2.5A)も使えるんじゃないかなぁって思ったりしてます。





充電コントローラの機能がよくわかんなかったんですね。



購入時についてきた説明書にはWork modeとして

[24H] 24時間出力
[1-23H] 日没後から設定された時間
[0H] 日没から日の出まで

とあるので、ガーデンライト用にはそのままで使えますかね。

ただこれが5VUSBも12Vも両方に効くのかあるいは12Vだけなのか?ってのは良くわかりません。が、まぁ12V負荷でとりあえず考えてみます。



で、バッテリーはまぁここらへんを考えてます。



で、それ以外に必要なものを見繕ってみました。



発電時の電圧・電流やら充電・使用の電力量がわかるようなメーターをいくつか。

10Aを超えて測定できるものは意外と少ないのね。

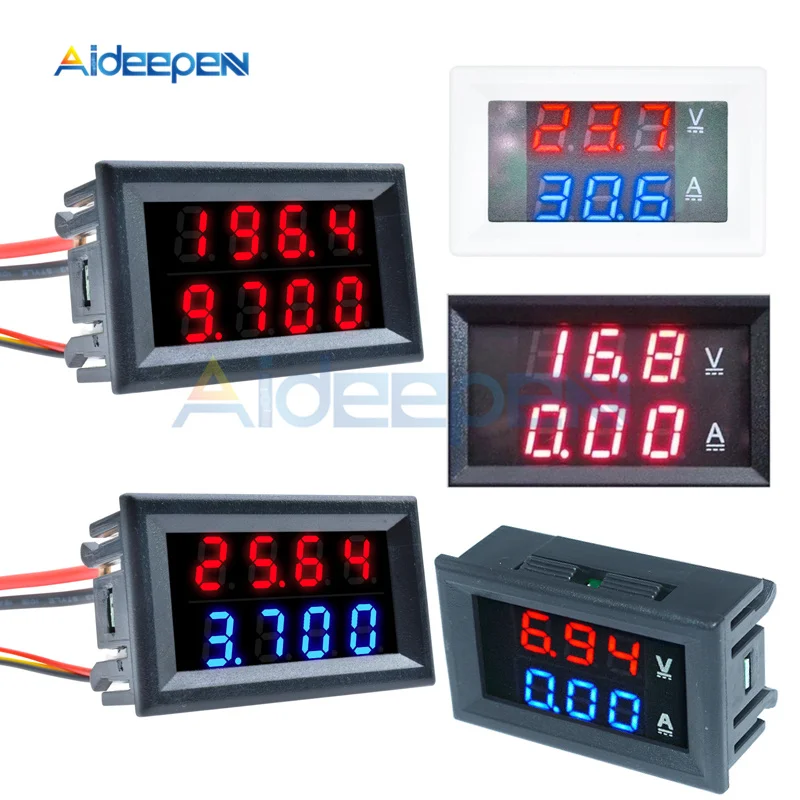

152.0¥ 10% OFF|車とオートバイの電圧計,0.56インチ,0 100v,10a,50a,100a,led,電流電圧計,電圧検出器,モニターパネル|Voltage Meters| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

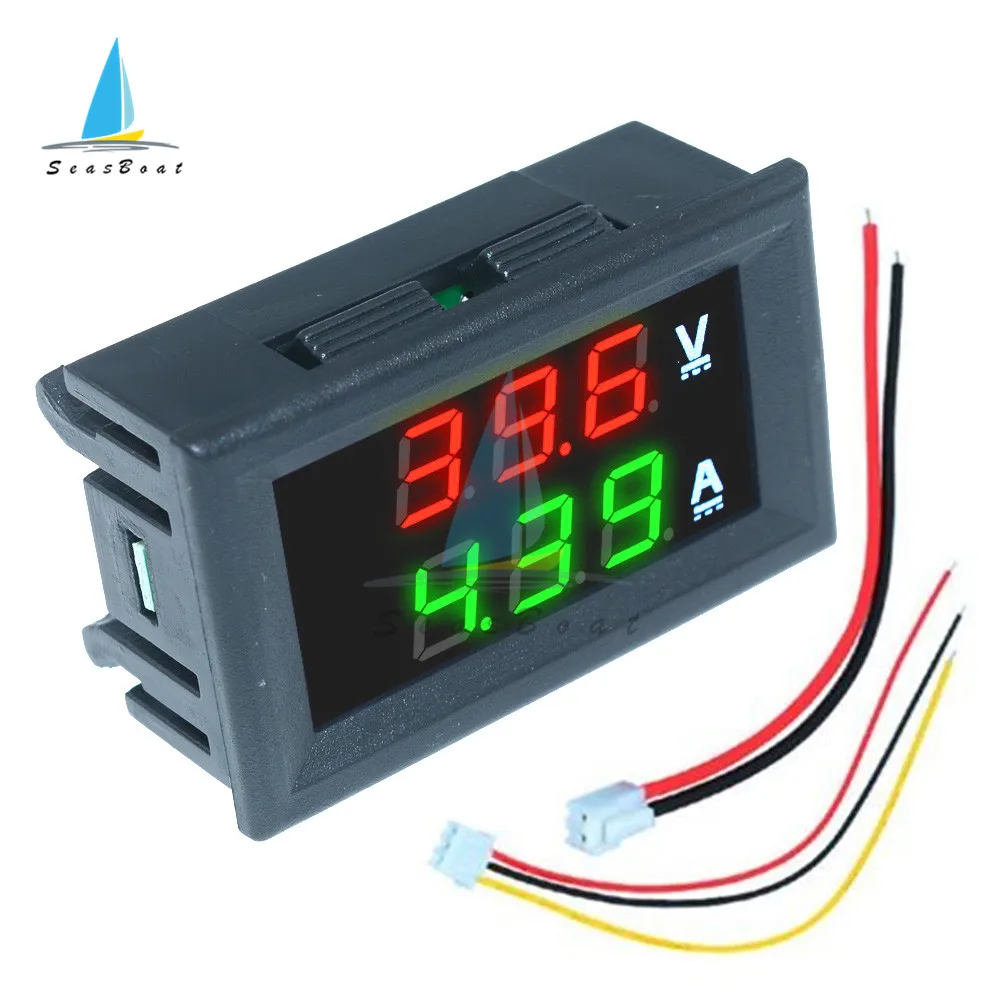

146.0¥ 12% OFF|ミニデジタル電圧計,100v dc,200v,10a,50a,0.28インチ,電流計,4ビット,5線式,電圧テスター,青,赤,デュアルledディスプレイ|Voltage Meters| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

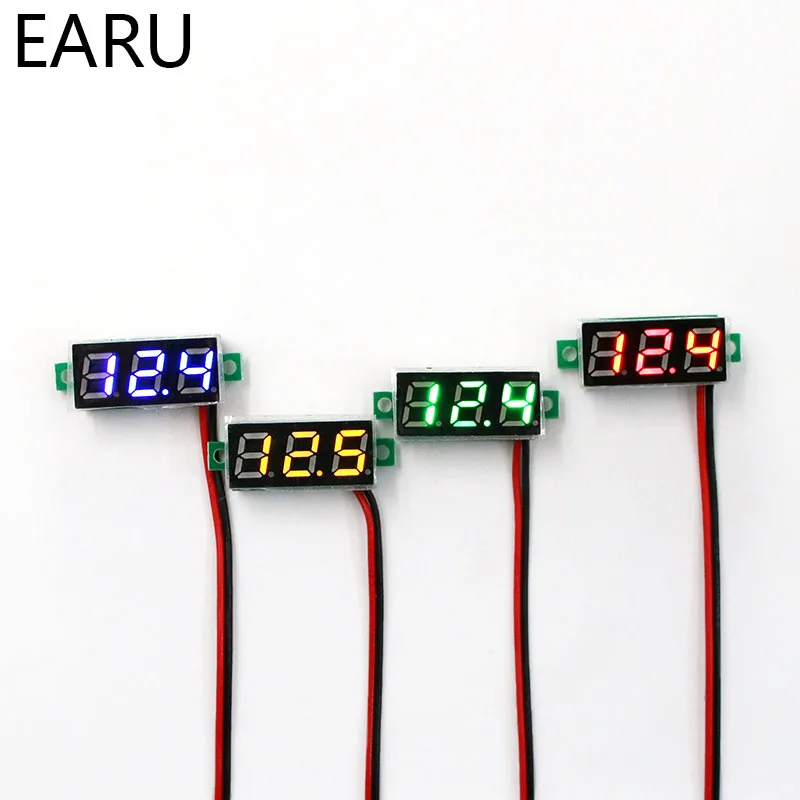

111.0¥ 15% OFF|ミニデジタル電圧計電圧テスターメーター0.28インチ2.5v 30v ledスクリーン電子部品アクセサリーデジタル電圧計|Voltage Meters| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com



これを機会にAWG18クラスのワイヤもAliから買っておこうかな。

電子工作だとAWG30とかあたりですからAWG18位のってあんまり持ってないんですよね。

285.0¥ 16% OFF|12v ul2468 2ピン電気ケーブル,黒と赤の錫メッキ銅ケーブル,リボン付きフラットケーブル16 18 22 24 26 28 awg,led車|Wires & Cables| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
8.0¥ 28% OFF|純銅pcb用の錫メッキ電気ケーブル,混合編組ワイヤーキット,ボックスに5色,30/28/26/24/22/20/18awg|Wires & Cables| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com



延長用の圧着はAmazonの方が値段変わらないかな



12V負荷はとりあえずLEDテープ(ストリップ)ですかね。

テープだと増減可能ですから調整が比較的楽だし防水タイプもある。

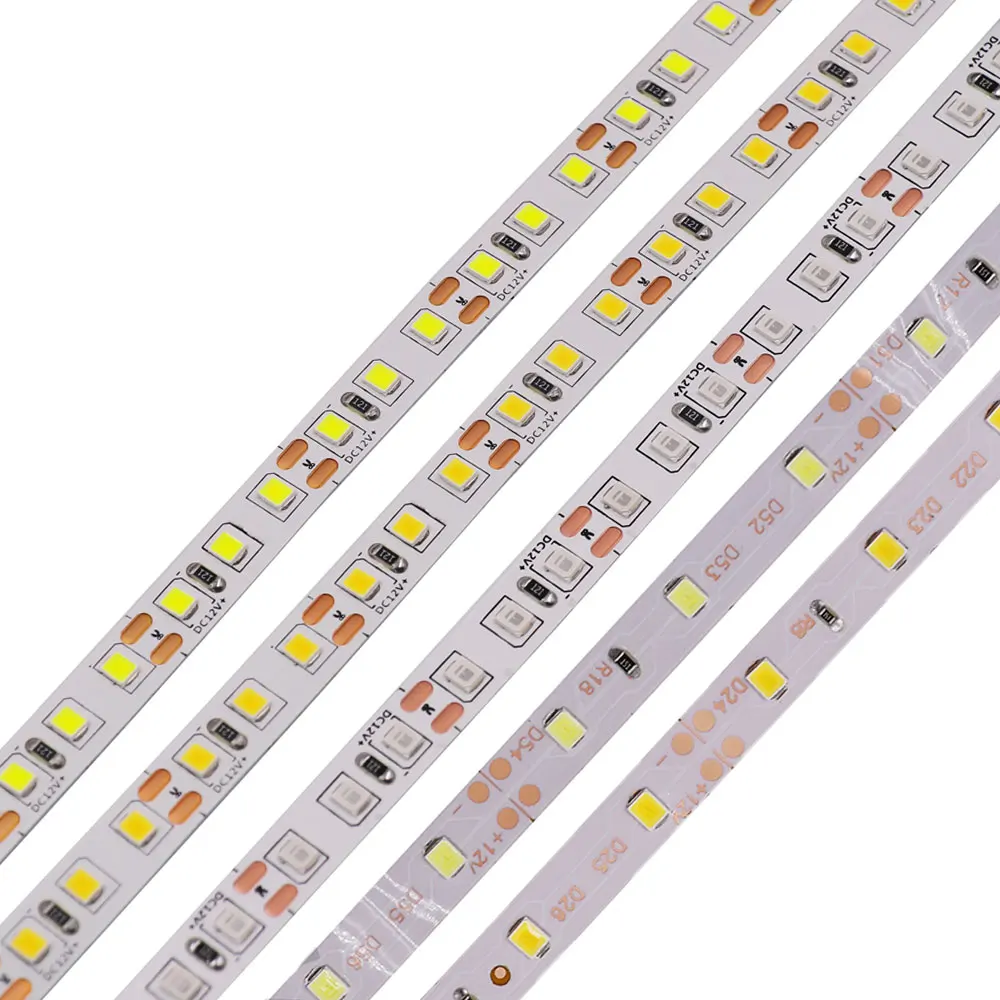

291.0¥ 34% OFF|2835 ledフレキシブルストリップ,5m,12v,防水,60/120ダイオード/m,rgb,白,暖かい白,赤,緑,青のライトリボン|LED Strips| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com



LEDストリップとワイヤをつなぐコネクタも便利ですね。サイズとピン数を間違えないようにしないといけません。

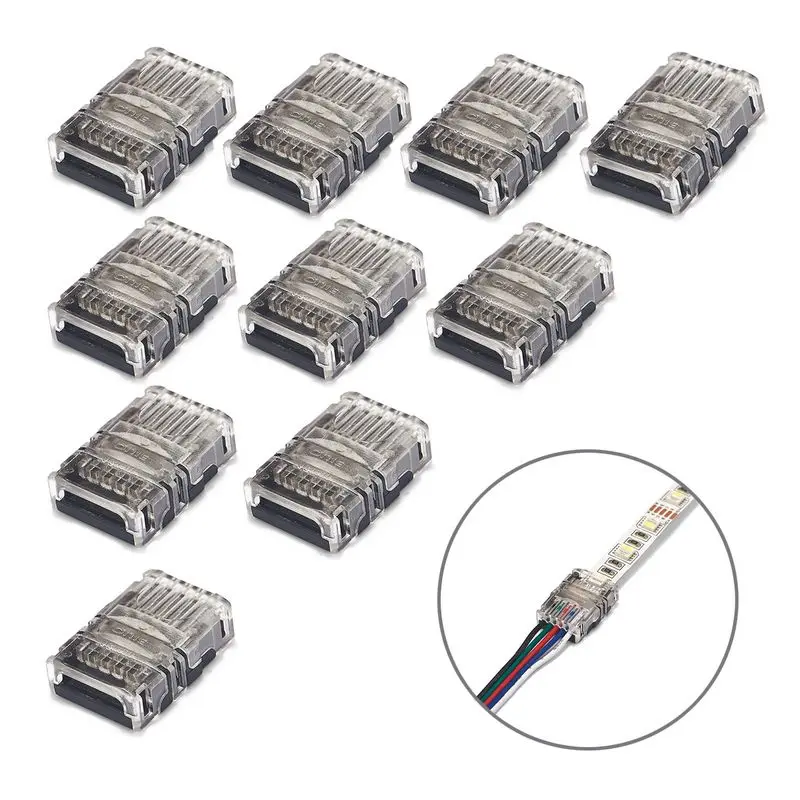

657.0¥ 16% OFF|Rgb,rgbw,rgbww 2812 3528,ledリボンコネクタ,2/3/4/5050ピン,10個用の端子|Connectors| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com





12Vの明るさセンサは必要ないかもしれませんが、色々な用途に使うことを考えるとまぁ買っておくかな。

こっちは調整できないけど安いタイプ

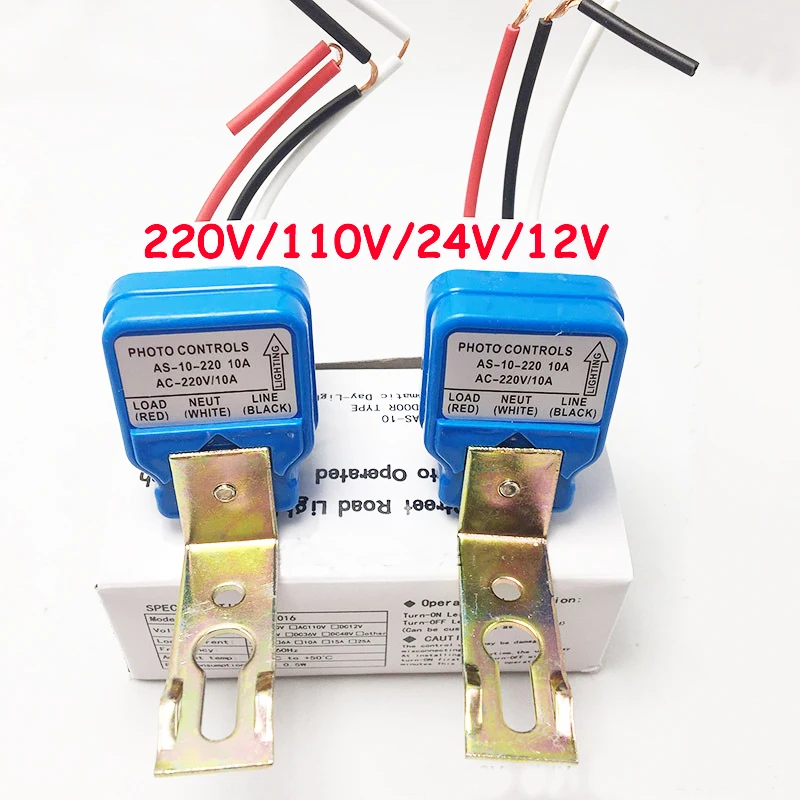

186.0¥ 1% OFF|街路灯用自動光電センサーオン/オフスイッチコントローラー,dc ac 220v/110v/24v/12v,50〜60hz,10aフォトコントロール|Switches| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

こっちは調整できるタイプ

663.0¥ |Led モーションセンサー 220 v 110 v 自動赤外線 24 v 12 v pir 検出器ウォールマウントタイマー屋外 12 v センサーライトスイッチ|Portable Lighting Accessories| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com



モーションセンサもいる場合はこちらかな

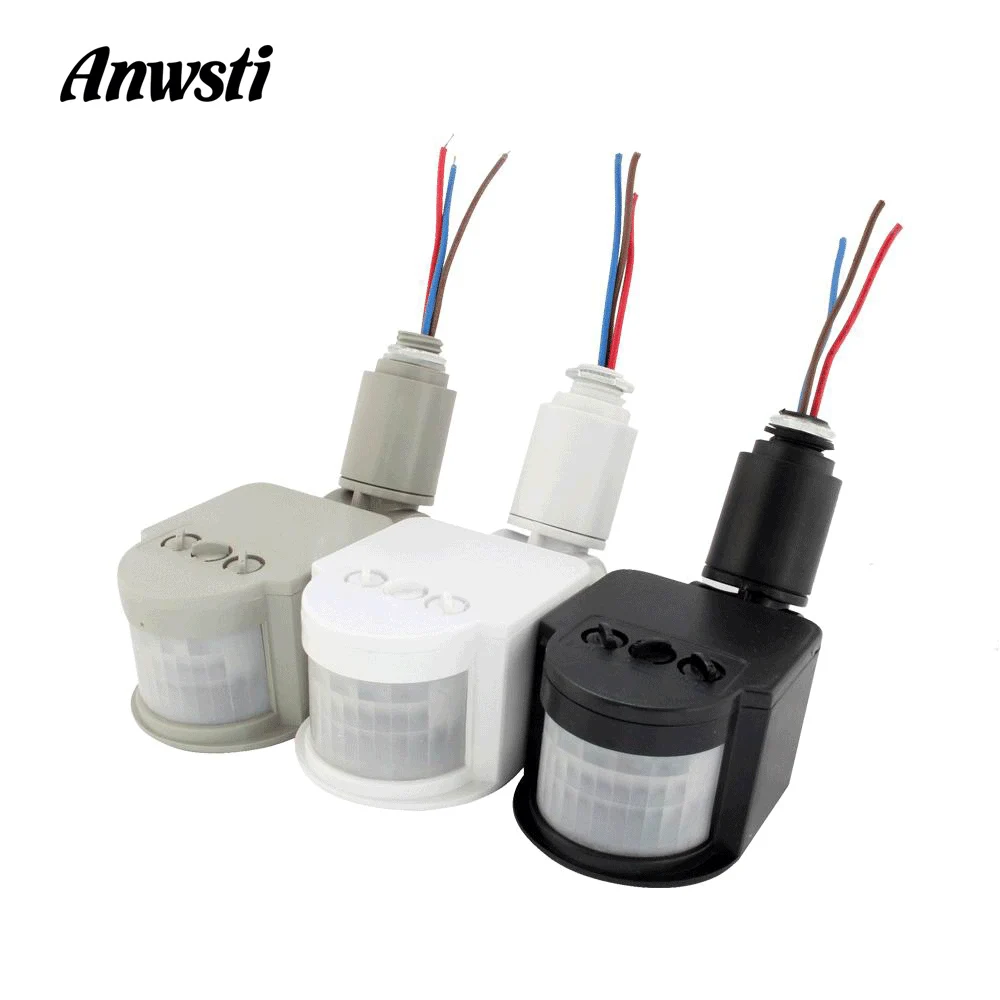

381.0¥ 41% OFF|Pirモーションディテクター,赤外線,led,dc 12v/ac 85 265v,エネルギー節約,屋外照明用スイッチ,1個|Smart Temperature Control System| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com



今から買っても冬休みの工作には間に合わないんですが、まぁいいでしょう。

他にもなんか必要なものを探して買ってみようと思います。







コメント

  1. GTI より:

    こんにちは、私は200Wソーラーパネルを推奨されてないグリッドタイインバーターを使って家庭電源(オングリッド)と直結した運用を3年ほどしています。

    ちょっと気になる点がありました。
    オフグリッドでの運用でしたら、パネルorバッテリーのどちらかを基準にして相方を選びます。
    200Wパネルに12V7Ahバッテリーは小さすぎる感じがします「ソーラーパネル オフグリッド」で検索してSHOPのセット品を見たところ105Ahほどが推奨されています。

    10A超えた負荷掛ける予定だと思うのですが、オフグリッド経験者はバッテリー容量の約8割程度を下回らないように運用されています、7Ahでしたら12V1.4Ahで17W程度までなら2年以上はバッテリーが元気に動いてくれるみたいです。日中でしたら12V7Aの1C充電で84Wは対応できそうですけどね。

    経過記事を楽しみにしてます!

  2. kero より:

    コメントありがとうございます
    経験者からの助言で非常にためになります。

    はい。本格的に行うには大きなバッテリーがいいのかなとは思ってます。
    今回は初めてということで、
    用途としてまずはお庭用ソーラーライトの大規模版ってな感じで考えていますので
    せいぜい負荷としては数Wから多くても数十Wかなぁって思ってます。

    実際にどのくらいの明るさがほしいのかLEDテープを購入中なのでそれで見てみますが。。。

    あと、中華パネルの実力(実際に何W発電できるのか?)もありますし、
    あまり高いバッテリーは買いたくないかなってのもあり
    試しにWP5-12Eという12V5AH品の高耐久タイプを買ってみてます。
    (まだ購入記事は書いてませんが。)

    このシステムで稼働させて様子見をして経験値を上げていこうかなって思ってます。

    徐々にやっていきますので、記事をお待ちいただければと思います。
    また助言、コメント等ありましたら遠慮なくお願いします。
    この分野は素人ですので経験者の助言は助かります。

タイトルとURLをコピーしました
